NUC Serverの拡張

  • 投稿日:
  • by yi
  • カテゴリ:

1年半ほど前にDCCP847DYEをベースに立てたサーバーの拡張に取り組みました。

NUCとしては初期のものなので拡張と言ってもかなり制限があります。やりたいことはSATA接続のHDDを繋ぐことですが、出来ることはMiniPCIeを使ったものに限られます。DCCP847DYEではハーフサイズとフルサイズの2枚のカードが挿せることになっていますが、フルサイズ側にはmSATAモジュール(SSD)が入っているので下側にあるハーフサイズのスロットにMiniPCIe延長ケーブル(KZ-B22 / P22S-P22F)を使って引っ張り出し、そこにPM1061を挿してSATAx2のインターフェースを用意する形にしました。

元の構想ではSSDの挿してあるスロットにPM1061を挿して、SSDはKRHK-mSATA/S7でSATAに変換してシステムドライブに。それプラスデータ用に3.5インチHDDを接続するつもりでいたのですがうまくいきませんでした。
結論からすると、UEFIインストールしたSSDをPM1061経由では起動ドライブとして認識しないということが分かりました。UEFIインストールしなければ恐らくうまくいっていたと思われますが、一から環境を作り直さなくてはいけなくなる手間を考えて上記に逃げました。逆パターン(BIOS⇒UEFI)ならAcronis True Image 2015でできると明記されているので惜しかったです。

結果としてはSATA接続が2系統使えるようになった(実際には今のところ1つしか使っていない)ので、必要になれば更にHDDを積むこともできるかと思います。電源は以前の2.5インチHDDのUSB接続のようにはいかないので、本体の冷却対策のためのケースファン用(14cm×2)外部電源から分岐して取っています。

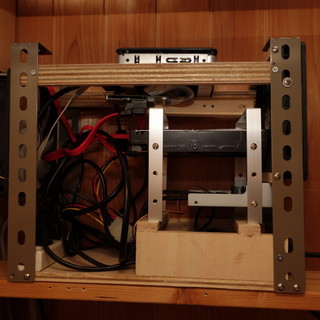

そんなこんなで出来上がりは予定していた機能が乗りましたが、見てくれは大分ヒドイものです。家に転がっていた金具と木でフレームを作って中に押し込んだ感じです。NUCである必要性が全くない大きさになりました。

KRHK-mSATA/S7が無駄になりKZ-B22を追加購入したりとCPはちょっと残念な感じですが、当初目的は果たせたので良しとします。3.5インチHDDを使うようにしたのでシーク音が気になるようになりました。慣れて気にならなくなればそのままですが、ダメなら次はここに手を付けようと思います。
